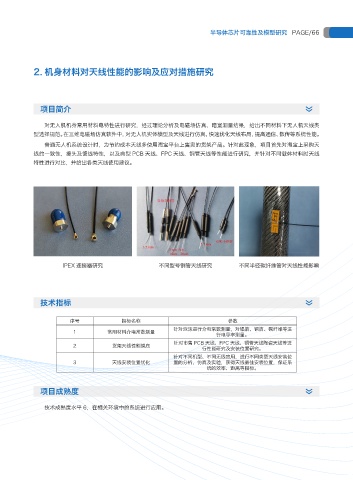

半导体芯片可靠性及模型研究 PAGE/66

2. 机身材料对天线性能的影响及应对措施研究

项目简介

对无人机机身常用材料电特性进行研究，经过理论分析及电磁场仿真、暗室测量结果，给出不同材料下无人机天线类
型选择规范。在三维电磁场仿真软件中，对无人机实体模型及天线进行仿真，快速优化天线布局，提高通信、数传等系统性能。
普通无人机系统设计时，为节约成本天线多使用淘宝平台上售卖的货架产品。针对此现象，项目首先对淘宝上采购天
线的一致性，接头及馈线特性，以及典型 PCB 天线、FPC 天线、铜管天线等性能进行研究，并针对不同载体材料时天线
特性进行对比，并给出各类天线使用建议。

IPEX 连接器研究 不同型号铜管天线研究 不同半径碳纤维管对天线性能影响

技术指标

序号 指标名称 参数
针对泡沫进行介电常数测量，对铝箔、铜箔、碳纤维等进
1 常用材料介电常数测量 行电导率测量。
针对市售 PCB 天线、FPC 天线、铜管天线陶瓷天线等进
2 货架天线性能摸底
行性能研究及安装位置研究。
针对不同机型、不同无线应用，进行不同类型天线安装位
3 天线安装位置优化 置的分析、仿真及实验，获得天线最佳安装位置，保证系
统的效率、距离等指标。

项目成熟度

技术成熟度水平 6，在相关环境中的系统进行应用。
